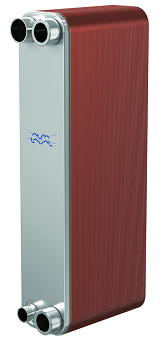

Паяные пластинчатые теплообменники Alfa Laval AC-70X
Раздел: Теплообменники Alfa Laval
-
Удобная доставка Заботы доставки берем на себя
-
Монтаж и пусконаладка Установим, наладим, обучим
-
Сервисное обслуживание Обслуживание в режиме 24/7
Паяные пластинчатые теплообменники Alfa Laval AC-70X изготовлены из нержавеющей стали. Данные модели совместимы с хладагентами R407c, R404a, R507, R134а. Диапазон производительности стандартных моделей 9-80 кВт.
Производительность указана для условий
Испаритель: охлаждаемая среда - вода, температура воды вход/выход 12/7 °C, хладагент R407C, температура кипения 3,5 °C, температура конденсации 40°C, перегрев на выходе из испарителя 7 К, переохлаждение в конденсаторе 1 К.
Конденсатор: охлаждающая жидкость – вода, температура воды вход/выход 30/35 °C, хладагент R407C, температура конденсации 40°C, температура пара на входе 65°C, переохлаждение 1 К.
| Модель | Мощность, (кВт) | Присоединительные патрубки |
Габариты, (мм) |
Артикул |
Вес, (кг) |
||
| Испаритель | Конденсатор |
Жидкость, (дюйм) |
Хладагент, (дюйм) |
||||
| AC-70X-14H-F | 9,9 | 9,1 |
1"-1" (резьба) |
5/8"-1 1/8" (пайка) |
42x111x526 | - | 5,2 |
| AC-70X-20H-F | 15,1 | 13,6 | 56x111x526 | 3287065787 | 5,7 | ||
| AC-70X-30H-F | 23,7 | 23,7 | 79x111x526 | 3287065788 | 7,6 | ||
| AC-70X-34H-F | 27,2 | 24,5 | 88x111x526 | - | 8,2 | ||
| AC-70X-40H-F | 32,2 | 29,2 | 103x111x526 | 3287065789 | 9,2 | ||
| AC-70X-50H-F | 40,3 | 37,2 |
1 1/4"-1 1/4" (резьба) |
5/8"-1 3/8" (пайка) |
125x111x526 | 3287065790 | 11,6 |
| AC-70X-60H-F | 49,1 | 44,6 | 148x111x526 | 3287065791 | 12,3 | ||
| AC-70X-70H-F | 56,8 | 52,3 | 172x111x526 | 3287065792 | 14,6 | ||
| AC-70X-80H-F | 65,9 | 60,1 |
7/8"-1 3/8" (пайка) |
194x111x526 | 3287065793 | 16,5 | |
| AC-70X-90H-F | 70,5 | 67,5 | 218x111x526 | 3287065794 | 18,3 | ||
| AC-70X-100H-F | 75,4 | 72,1 | 255x111x526 | 3287065795 | 20,1 | ||
| AC-70X-120H-F | 82 | 85,2 | 311x111x526 | 3287065797 | 23,7 | ||
| ACH-70X-30H-F | 23,5 | 19,4 | 1 1/8"-1 1/8" (пайка) | 5/8"-1 3/8" (пайка) | 104x111x526 | 3287110945 | 7,5 |
| ACH-70X-34H-F | 27,5 | 24,5 |
1"-1" (резьба) |
5/8"-1 1/8" (пайка) |
115x111x526 | - | 8,3 |
| ACH-70X-40H-F | 32,2 | 29,4 | 129x111x526 | - | 9,9 | ||
| ACH-70X-50H-F | 40,2 | 37,2 | 1 1/8"-1 1/8" (пайка) | 5/8"-1 3/8" (пайка) | 150x111x526 | 3287065932 | 11,6 |
| ACH-70X-60H-F | 49,3 | 44,6 |
1 1/4"-1 1/4" (резьба) |
7/8"-1 3/8" (пайка) | 172x111x526 | 3287065816 | 12,9 |
| ACH-70X-70H-F | 56,8 | 51,8 | 5/8"-1 3/8" (пайка) | 196x111x526 | 3287065933 | 14,7 | |
| ACH-70X-80H-F | 64,2 | 60,2 |
7/8"-1 3/8" (пайка) |
242x111x525 | 3287065934 | 16,5 | |
| ACH-70X-90H-F | 70,5 | 68 | 242x111x526 | 3287065934 | 17,2 | ||
| ACH-70X-110H-F | 79,1 | 70,2 | 1 3/8"-1 3/8" (пайка) | 288x111x526 | 3287065935 | 21,5 | |
| AC-70X-12M-F | 8,1 | 6,3 |
1"-1" (резьба) |
5/8"-1 1/8" (пайка) |
48x111x526 | 3287065785 | 4,3 |
| AC-70X-20M-F | 14,5 | 11,5 | 56x111x526 | 3287065787 | 6,2 | ||
| AC-70X-30M-F | 22,8 | 18,2 | 104x111x526 | 3287065788 | 8,2 | ||
| AC-70X-40M-F | 30,8 | 24,6 | 127x111x526 | 3287065789 | 10,3 | ||
| AC-70X-50M-F | 38,4 | 31,1 |
1 1/4"-1 1/4" (резьба) |
5/8"-1 3/8" (пайка) |
150x111x526 | 3287065790 | 11,7 |
| AC-70X-60M-F | 45,6 | 37,6 | 173x111x526 | 3287065791 | 13,5 | ||
| AC-70X-70M-F | 52,2 | 44,3 | 196x111x526 | 3287065792 | 15,4 | ||
| AC-70X-80M-F | 58,1 | 50,5 |
7/8"-1 3/8" (пайка) |
219x111x526 | 3287065793 | 17,3 | |
| AC-70X-90M-F | 63,1 | 56,9 | 243x111x526 | 3287065794 | 19,3 | ||
| AC-70X-100M-F | 70,2 | 64,2 | 265x111x526 | 3287065795 | 21,1 | ||
| AC-70X-120M-F | 75,8 | 69,4 | 311x111x526 | 3287065797 | 24,7 | ||
