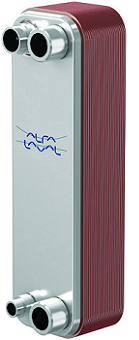

Паяные пластинчатые теплообменники Alfa Laval AC-30EQ
Раздел: Теплообменники Alfa Laval
-
Удобная доставка Заботы доставки берем на себя
-
Монтаж и пусконаладка Установим, наладим, обучим
-
Сервисное обслуживание Обслуживание в режиме 24/7
Паяные пластинчатые теплообменники Alfa Laval AC-30EQ изготовлены из нержавеющей стали. Данные модели совместимы с хладагентами R407c, R404a, R507, R134а. Диапазон производительности стандартных моделей 3-30 кВт.
Производительность указана для условий
Испаритель: охлаждаемая среда - вода, температура воды вход/выход 12/7 °C, хладагент R407C, температура кипения 3,5 °C, температура конденсации 40°C, перегрев на выходе из испарителя 7 К, переохлаждение в конденсаторе 1 К.
Конденсатор: охлаждающая жидкость – вода, температура воды вход/выход 30/35 °C, хладагент R407C, температура конденсации 40°C, температура пара на входе 65°C, переохлаждение 1 К.
| Модель | Мощность, (кВт) | Присоединительные патрубки |
Габариты, (мм) |
Артикул |
Вес, (кг) |
||
| Испаритель | Конденсатор |
Жидкость, (дюйм) |
Хладагент, (дюйм) |
||||
| AC-30EQ-10H-F | 3,8 | 4,8 |
1"-1" (резьба) |
1/2"-7/8" (пайка) |
48x95x325 | 3288153696 | 2,5 |
| AC-30EQ-14H-F | 5,9 | 5,2 | 54x95x325 | 3288153697 | 2,6 | ||
| AC-30EQ-20H-F | 8,5 | 6,4 | 63x95x325 | 3288153698 | 3,3 | ||
| AC-30EQ-24H-F | 10,1 | 7,7 | 69x95x325 | 3288153699 | 3,4 | ||
| AC-30EQ-30H-F | 11,3 | 9,9 | 79x95x329 | 3288101016 | 4,1 | ||
| AC-30EQ-36H-F | 13,5 | 12,2 | 88x95x325 | 3288101017 | 4,5 | ||
| AC-30EQ-40H-F | 15,2 | 13,6 | 94x95x325 | 3288101018 | 5,2 | ||
| AC-30EQ-44H-F | 16,7 | 14,8 | 100x95x325 | 3288101019 | 5,5 | ||
| AC-30EQ-54H-F | 20,5 | 18,4 |
5/8"-1 1/8" (пайка) |
115x95x325 | 3288101403 | 6,3 | |
| AC-30EQ-60H-F | 22,6 | 20,5 | 124x95x325 | 3288101404 | 6,8 | ||
| AC-30EQ-70H-F | 25,6 | 24,1 | 139x95x325 | 3288101405 | 7,5 | ||
| AC-30EQ-100H-F | 28,8 | 27,3 | 185x95x325 | 3288101408 | 9,8 | ||
| ACH-30EQ-20H-F | 7,6 | 6,4 |
1/2"-7/8" (пайка) |
63x95x325 | 3287108344 | 3,2 | |
| ACH-30EQ-24H-F | 9,3 | 7,7 | 45x95x325 | - | 4,1 | ||
| ACH-30EQ-30H-F | 11,5 | 9,8 | 54x95x326 | - | 4,1 | ||
| ACH-30EQ-40H-F | 15,3 | 13,6 | 69x95x325 | 3288154174 | 4,8 | ||
| ACH-30EQ-54H-F | 20,5 | 18,6 |
5/8"-1 1/8" (пайка) |
90x95x326 | 3288154174 | 5,7 | |
| ACH-30EQ-60H-F | 22,6 | 20,5 | 99x95x325 | 3288154175 | 6,7 | ||
| ACH-30EQ-80H-F | 27,3 | 25,2 | 155x95x325 | 3288154176 | 8,5 | ||
