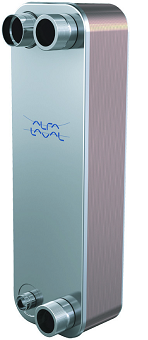

Паяные пластинчатые теплообменники Alfa Laval AC-220EQ
Раздел: Теплообменники Alfa Laval
-
Удобная доставка Заботы доставки берем на себя
-
Монтаж и пусконаладка Установим, наладим, обучим
-
Сервисное обслуживание Обслуживание в режиме 24/7
Паяные пластинчатые теплообменники Alfa Laval AC-220EQ изготовлены из нержавеющей стали. Данные модели совместимы с хладагентами R407c, R404a, R507, R134а. Диапазон производительности стандартных моделей 20-140 кВт.
Производительность указана для условий
Испаритель: охлаждаемая среда - вода, температура воды вход/выход 12/7 °C, хладагент R407C, температура кипения 3,5 °C, температура конденсации 40°C, перегрев на выходе из испарителя 7 К, переохлаждение в конденсаторе 1 К.
Конденсатор: охлаждающая жидкость – вода, температура воды вход/выход 30/35 °C, хладагент R407C, температура конденсации 40°C, температура пара на входе 65°C, переохлаждение 1 К.
| Модель | Мощность, (кВт) | Присоединительные патрубки |
Габариты, (мм) |
Артикул |
Вес, (кг) |
||
| Испаритель | Конденсатор |
Жидкость, (дюйм) |
Хладагент, (дюйм) |
||||
| AC220EQ-18AM-F | 23,2 | - |
2"-2" (резьба) |
7/8"-2 1/8" (пайка) |
89x191x616 | 3287118768 | 14,1 |
| AC220EQ-24AM-F | 31,5 | - | 105x191x616 | 3287118769 | 16,4 | ||
| AC220EQ-30AM-F | 38,4 | - | 118x191x616 | 3287118770 | 18,3 | ||
| AC220EQ-36AM-F | 47,1 | - | 137x191x616 | 3287118771 | 20,1 | ||
| AC220EQ-42AM-F | 55,3 | - |
1 1/8"-2 1/8" (пайка) |
151x191x616 | 3287118772 | 22,2 | |
| AC220EQ-50AM-F | 67,1 | - | 167x191x616 | 3287118773 | 25,3 | ||
| AC220EQ-60AM-F | 80,2 | - | 188x191x616 | 3287118774 | 28,8 | ||
| AC220EQ-76AM-F | 99,8 | - | 221x191x616 | 3287118775 | 34,1 | ||
| AC220EQ-94AM-F | 123,8 | - | 258x191x616 | 3287118776 | 40,7 | ||
| AC220EQ-110AM-F | 144,2 | - | 291x191x616 | 3287118778 | 46,2 | ||
| ACH220EQ-36AM-F | 46,3 | - | 1 5/8"-1 5/8" (пайка) | 7/8"-2 1/8" (пайка) | 128x191x616 | 3287118798 | 21,1 |
| ACH220EQ-42AM-F | 54,5 | - | 2"-2" (резьба) |
1 1/8"-2 1/8" (пайка) |
143x191x616 | 3287118790 | 23,2 |
| ACH220EQ-50AM-F | 66,8 | - | 1 5/8"-1 5/8" (пайка) | 157x191x616 | 3287118799 | 26,1 | |
| ACH220EQ-60AM-F | 79,7 | - | 2"-2" (резьба) | 174x191x616 | 3287118792 | 30,3 | |
| ACH220EQ-68AM-F | 88,1 | - | 1 5/8"-1 5/8" (пайка) | 194x191x616 | 3287118800 | 32,3 | |
| ACH220EQ-76AM-F | 100,5 | - |
2 1/8"-2 1/8" (пайка) |
213x191x616 | 3287118794 | 38,7 | |
| ACH220EQ-86AM-F | 113,2 | - | 233x191x616 | 3287118801 | 40,1 | ||
| ACH220EQ-102AM-F | 129,2 | - | 266x191x616 | 3287118802 | 44,4 | ||
| ACH220EQ-118AM-F | 138,8 | - | 299x191x616 | 3287118803 | 49,9 | ||
