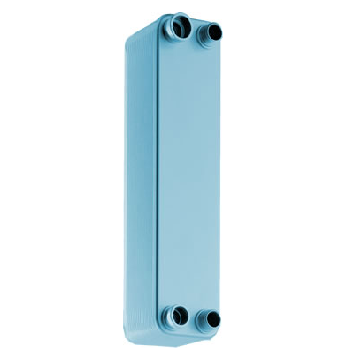

Паяные пластинчатые теплообменники ONDA серии S82
Раздел: Теплообменники ONDA
-
Удобная доставка Заботы доставки берем на себя
-
Монтаж и пусконаладка Установим, наладим, обучим
-
Сервисное обслуживание Обслуживание в режиме 24/7
Данные испарителей указаны при следующих условиях:
- Температура кипения: +2С
- Температура конденсации: +41С
- Температура воды на входе/выходе: +12С/+7С
- Фреон: R22
- Переохлаждение: 3К
- Перегрев: 5К
- Максимальное давление: 45 бар

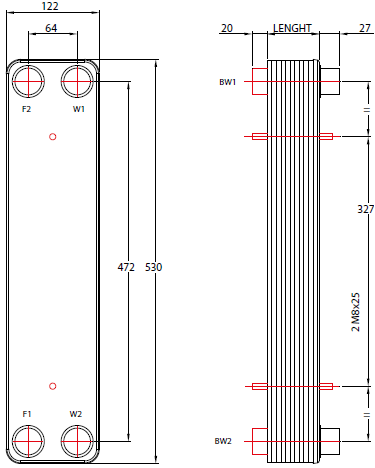

| Модель | Количество пластин, (шт) | Присоединительные патрубки | Габариты (мм) | Масса (кг) | |
| Вода | Хладагент | ||||
| S82-8 | 8 | 1" 1/4 | 22мм/35мм | 530х122х57 | 4,3 |
| S82-10 | 10 | 1" 1/4 | 22мм/35мм | 530х122х61,5 | 4,7 |
| S82-12 | 12 | 1" 1/4 | 22мм/35мм | 530х122х66 | 5,2 |
| S82-14 | 14 | 1" 1/4 | 22мм/35мм | 530х122х70,5 | 5,6 |
| S82-16 | 16 | 1" 1/4 | 22мм/35мм | 530х122х75 | 6,1 |
| S82-18 | 18 | 1" 1/4 | 22мм/35мм | 530х122х79,5 | 6,5 |
| S82-20 | 20 | 1" 1/4 | 22мм/35мм | 530х122х84 | 6,9 |
| S82-22 | 22 | 1" 1/4 | 22мм/35мм | 530х122х88,5 | 7,4 |
| S82-24 | 24 | 1" 1/4 | 22мм/35мм | 530х122х93 | 7,8 |
| S82-26 | 26 | 1" 1/4 | 22мм/35мм | 530х122х97,5 | 8,3 |
| S82-28 | 28 | 1" 1/4 | 22мм/35мм | 530х122х102 | 8,7 |
| S82-30 | 30 | 1" 1/4 | 22мм/35мм | 530х122х106,5 | 9,2 |
| S82-32 | 32 | 1" 1/4 | 22мм/35мм | 530х122х111 | 9,6 |
| S82-34 | 34 | 1" 1/4 | 22мм/35мм | 530х122х115,5 | 10 |
| S82-36 | 36 | 1" 1/4 | 22мм/35мм | 530х122х120 | 10,5 |
| S82-38 | 38 | 1" 1/4 | 22мм/35мм | 530х122х124,5 | 10,9 |
| S82-40 | 40 | 1" 1/4 | 22мм/35мм | 530х122х129 | 11,4 |
| S82-42 | 42 | 1" 1/4 | 22мм/35мм | 530х122х133,5 | 11,8 |
| S82-44 | 44 | 1" 1/4 | 22мм/35мм | 530х123х138 | 12,3 |
| S82-46 | 46 | 1" 1/4 | 22мм/35мм | 530х122х142,5 | 12,7 |
| S82-48 | 48 | 1" 1/4 | 22мм/35мм | 530х122х147 | 13,2 |
| S82-50 | 50 | 1" 1/4 | 22мм/35мм | 530х122х151,5 | 13,6 |
| S82-52 | 52 | 1" 1/4 | 22мм/35мм | 530х122х156 | 14 |
| S82-54 | 54 | 1" 1/4 | 22мм/35мм | 530х122х160,5 | 14,5 |
| S82-56 | 56 | 1" 1/4 | 22мм/35мм | 530х122х165 | 14,9 |
| S82-58 | 58 | 1" 1/4 | 22мм/35мм | 530х122х169,5 | 15,4 |
| S82-60 | 60 | 1" 1/4 | 22мм/35мм | 530х122х174 | 15,8 |
| S82-62 | 62 | 1" 1/4 | 22мм/35мм | 530х122х178,5 | 16,3 |
| S82-64 | 64 | 1" 1/4 | 22мм/35мм | 530х122х183 | 16,7 |
| S82-66 | 66 | 1" 1/4 | 22мм/35мм | 530х122х187,5 | 17,2 |
| S82-68 | 68 | 1" 1/4 | 22мм/35мм | 530х122х192 | 17,6 |
| S82-70 | 70 | 1" 1/4 | 22мм/35мм | 530х122х196,5 | 18 |
| S82-72 | 72 | 1" 1/4 | 22мм/35мм | 530х123х201 | 18,5 |
| S82-74 | 74 | 1" 1/4 | 22мм/35мм | 530х122х205,5 | 18,9 |
| S82-76 | 76 | 1" 1/4 | 22мм/35мм | 530х122х210 | 19,4 |
| S82-78 | 78 | 1" 1/4 | 22мм/35мм | 530х122х214,5 | 19,8 |
| S82-80 | 80 | 1" 1/4 | 22мм/35мм | 530х122х219 | 20,3 |
| S82-82 | 82 | 1" 1/4 | 22мм/35мм | 530х122х223,5 | 20,7 |
| S82-84 | 84 | 1" 1/4 | 22мм/35мм | 530х122х228 | 21,1 |
| S82-86 | 86 | 1" 1/4 | 22мм/35мм | 530х122х232,5 | 21,6 |
| S82-88 | 88 | 1" 1/4 | 22мм/35мм | 530х122х237 | 22 |
| S82-90 | 90 | 1" 1/4 | 22мм/35мм | 530х122х241,5 | 22,5 |
| S82-92 | 92 | 1" 1/4 | 22мм/35мм | 530х122х246 | 22,9 |
| S82-94 | 94 | 1" 1/4 | 22мм/35мм | 530х122х250,5 | 22,4 |
| S82-96 | 96 | 1" 1/4 | 22мм/35мм | 530х122х255 | 22,8 |
| S82-98 | 98 | 1" 1/4 | 22мм/35мм | 530х123х259,5 | 24,3 |
| S82-100 | 100 | 1" 1/4 | 22мм/35мм | 530х122х264 | 24,7 |
