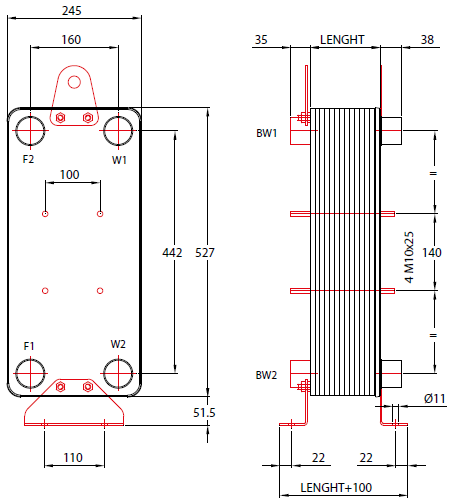

Паяные пластинчатые теплообменники ONDA серии S202
Раздел: Теплообменники ONDA
-
Удобная доставка Заботы доставки берем на себя
-
Монтаж и пусконаладка Установим, наладим, обучим
-
Сервисное обслуживание Обслуживание в режиме 24/7
Данные испарителей указаны при следующих условиях:
- Температура кипения: +2С
- Температура конденсации: +41С
- Температура воды на входе/выходе: +12С/+7С
- Фреон: R22
- Переохлаждение: 3К
- Перегрев: 5К
- Максимальное давление: 45 бар
| Модель | Количество пластин, (шт) | Производительность (кВт) | Присоединительные патрубки | Габариты (мм) | Масса (кг) | |
| Вода (дюйм) | Хладагент (мм) | |||||
| S202-7 | 7 | 7 | 2" | 35/54 | 527х245х68,2 | 13,1 |
| S202-10 | 10 | 9,5 | 2" | 35/54 | 527х245х75,5 | 14,5 |
| S202-12 | 12 | 12 | 2" | 35/54 | 527х245х80,4 | 15,4 |
| S202-14 | 14 | 14,5 | 2" | 35/54 | 527х245х85,3 | 16,3 |
| S202-16 | 16 | 17 | 2" | 35/54 | 527х245х90,2 | 17,2 |
| S202-18 | 18 | 19,5 | 2" | 35/54 | 527х245х95,1 | 18,1 |
| S202-20 | 20 | 22 | 2" | 35/54 | 527х245х100 | 19 |
| S202-22 | 22 | 24,5 | 2" | 35/54 | 527х245х104,9 | 19,9 |
| S202-24 | 24 | 27 | 2" | 35/54 | 527х245х109,8 | 20,8 |
| S202-26 | 26 | 29,5 | 2" | 35/54 | 527х245х114,7 | 21,7 |
| S202-28 | 28 | 32 | 2" | 35/54 | 527х245х119,1 | 21,6 |
| S202-30 | 30 | 34,5 | 2" | 35/54 | 527х245х124,5 | 23,5 |
| S202-32 | 32 | 37 | 2" | 35/54 | 527х245х129,4 | 24,4 |
| S202-34 | 34 | 41 | 2" | 35/54 | 527х245х134,3 | 25,3 |
| S202-36 | 36 | 43,5 | 2" | 35/54 | 527х245х139,2 | 26,2 |
| S202-38 | 38 | 45,5 | 2" | 35/54 | 527х245х144,1 | 27,1 |
| S202-40 | 40 | 48 | 2" | 35/54 | 527х245х149 | 28 |
| S202-42 | 42 | 50,5 | 2" | 35/54 | 527х245х153,9 | 28,9 |
| S202-44 | 44 | 54 | 2" | 35/54 | 527х245х158,8 | 29,8 |
| S202-46 | 46 | 56,5 | 2" | 35/54 | 527х245х163,7 | 30,7 |
| S202-48 | 48 | 59 | 2" | 35/54 | 527х245х168,6 | 31,6 |
| S202-50 | 50 | 61,5 | 2" | 35/54 | 527х245х173,5 | 32,5 |
| S202-52 | 52 | 64 | 2" | 35/54 | 527х245х178,4 | 33,3 |
| S202-54 | 54 | 66,5 | 2" | 35/54 | 527х245х183,3 | 34,2 |
| S202-56 | 56 | 69 | 2" | 35/54 | 527х245х188,2 | 35,1 |
| S202-58 | 58 | 71,5 | 2" | 35/54 | 527х245х193,1 | 36 |
| S202-60 | 60 | 74 | 2" | 35/54 | 527х245х198 | 36,9 |
| S202-62 | 62 | 76,5 | 2" | 35/54 | 527х245х202,9 | 37,8 |
| S202-64 | 64 | 79 | 2" | 35/54 | 527х245х207,8 | 38,7 |
| S202-66 | 66 | 82 | 2" | 35/54 | 527х245х212,7 | 39,6 |
| S202-68 | 68 | 84,5 | 2" | 35/54 | 527х245х217,6 | 40,5 |
| S202-70 | 70 | 87 | 2" | 35/54 | 527х245х222,5 | 41,4 |
| S202-72 | 72 | 89,5 | 2" | 35/54 | 527х245х227,4 | 42,3 |
| S202-74 | 74 | 92 | 2" | 35/54 | 527х245х232,3 | 43,2 |
| S202-76 | 76 | 94,5 | 2" | 35/54 | 527х245х237,2 | 44,1 |
| S202-78 | 78 | 96,5 | 2" | 35/54 | 527х245х242,1 | 45 |
| S202-80 | 80 | 98,5 | 2" | 35/54 | 527х245х247 | 45,9 |
| S202-82 | 82 | 100 | 2" | 35/54 | 527х245х251,9 | 46,8 |
| S202-84 | 84 | 101 | 2" | 35/54 | 527х245х256,8 | 47,7 |
| S202-86 | 86 | 102,5 | 2" | 35/54 | 527х245х261,7 | 48,6 |
| S202-88 | 88 | 104 | 2" | 35/54 | 527х245х266,6 | 49,5 |
| S202-90 | 90 | 105 | 2" | 35/54 | 527х245х271,5 | 50,4 |
| S202-92 | 92 | 106,5 | 2" | 35/54 | 527х245х276,4 | 51,3 |
| S202-94 | 94 | 107,5 | 2" | 35/54 | 527х245х281,3 | 52,2 |
| S202-96 | 96 | 109 | 2" | 35/54 | 527х245х286,2 | 53,1 |
| S202-98 | 98 | 110 | 2" | 35/54 | 527х245х291,1 | 54 |
| S202-100 | 100 | 111 | 2" | 35/54 | 527х245х296 | 54,9 |
| S202-102 | 102 | 112 | 2" | 35/54 | 527х245х300,9 | 55,8 |
| S202-104 | 104 | 113 | 2" | 35/54 | 527х245х305,8 | 56,7 |
| S202-106 | 106 | 114 | 2" | 35/54 | 527х245х310,7 | 57,6 |
| S202-108 | 108 | 114,5 | 2" | 35/54 | 527х245х315,6 | 58,5 |
| S202-110 | 110 | 115 | 2" | 35/54 | 527х245х320,5 | 59,4 |
| S202-112 | 112 | 116 | 2" | 35/54 | 527х245х325,4 | 60,3 |
| S202-114 | 114 | 117 | 2" | 35/54 | 527х245х330,3 | 61,2 |
| S202-116 | 116 | 117,5 | 2" | 35/54 | 527х245х335,2 | 62,1 |
| S202-118 | 118 | 118,5 | 2" | 35/54 | 527х245х340,1 | 63 |
| S202-120 | 120 | 119 | 2" | 35/54 | 527х245х345 | 63,9 |
| S202-122 | 122 | 119,5 | 2" | 35/54 | 527х245х349,9 | 64,8 |
| S202-124 | 124 | 120 | 2" | 35/54 | 527х245х354,8 | 65,7 |
| S202-126 | 126 | 120,5 | 2" | 35/54 | 527х245х359,7 | 66,6 |
| S202-128 | 128 | 121 | 2" | 35/54 | 527х245х364,6 | 67,5 |
| S202-130 | 130 | 121,5 | 2" | 35/54 | 527х245х369,5 | 68,4 |
| S202-132 | 132 | 122 | 2" | 35/54 | 527х245х374,4 | 69,3 |
| S202-134 | 134 | 122,5 | 2" | 35/54 | 527х245х379,3 | 70,2 |
| S202-136 | 136 | 123 | 2" | 35/54 | 527х245х384,2 | 71,1 |
| S202-138 | 138 | 123,5 | 2" | 35/54 | 527х245х389,1 | 72 |
| S202-140 | 140 | 124 | 2" | 35/54 | 527х245х394 | 72,9 |
| S202-142 | 142 | 124,5 | 2" | 35/54 | 527х245х98,9 | 73,8 |
| S202-144 | 144 | 125 | 2" | 35/54 | 527х245х403,8 | 73,7 |
| S202-146 | 146 | 125,5 | 2" | 35/54 | 527х245х408,7 | 75,6 |
| S202-148 | 148 | 126 | 2" | 35/54 | 527х245х413,6 | 76,5 |
| S202-150 | 150 | 126,5 | 2" | 35/54 | 527х245х418,4 | 77,5 |
