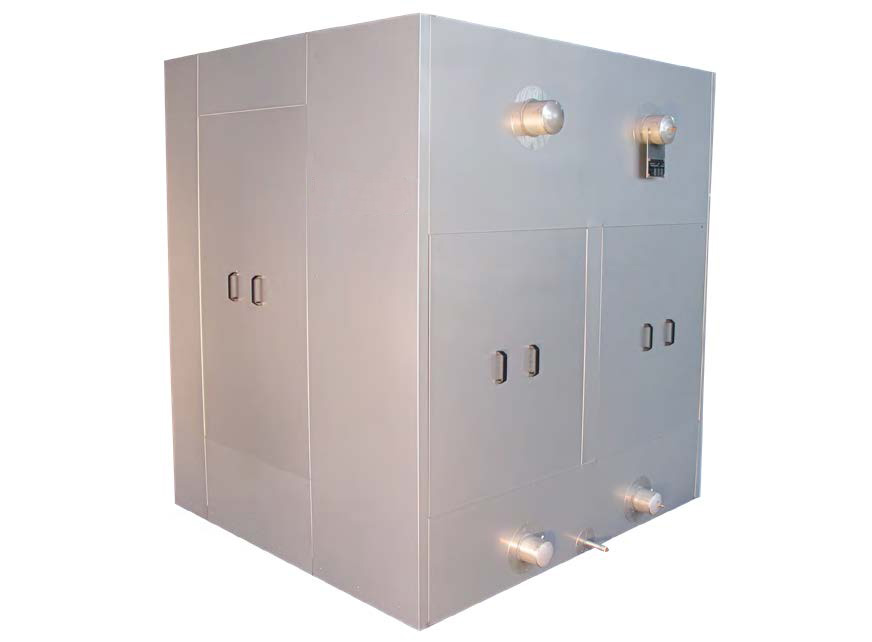

Льдоаккумуляторы ОАЛ

Льдоаккумуляторы серии ОАЛ — это установки для получения ледяной воды (температура + 0,5...+ 1 °С) с возможностью намораживания (аккумулирования) льда на поверхности труб испарителя. Принцип работы льдоаккумуляторов заключается в накоплении льда в период малых тепловых нагрузок и его стаивании при повышенных теплопритоках, когда мощности установленного холодильного агрегата недостаточно.

Основная область применения:

• молокоперерабатывающие предприятия, где в период поступления молока тепловая нагрузка на систему охлаждения воды повышается в несколько раз, при этом температура воды, подаваемой для охлаждения молока, не должна превышать + 1 °С. Это делает экономически и технически нецелесообразным использование стандартных водоохлаждающих установок.

Отличие льдоаккумуляторов от чиллеров ВТХУ, ОВ, ОС:

• возможность получения ледяной воды с температурой, близкой к 0 °С без риска размораживания испарителя;
• возможность аккумулирования значительного количества холода, которая позволяет компенсировать теплопритоки в период пиковых нагрузок, а значит, позволяет использовать холодильный агрегат, работающий в составе льдоаккумулятора, меньшей холодопроизводительности, чем при установке чиллера. Это позволяет уменьшить установленную мощность холодильного оборудования и снизить его энергопотребление. Кроме того, дополнительное снижение расхода электроэнергии достигается вследствие того, что основная нагрузка на холодильный агрегат приходится на ночные часы, когда температура конденсации и, следовательно, расход электроэнергии минимальны.

При расчете необходимой для каждого конкретного случая аккумулирующей способности, измеряемой в кВт*ч, необходимо учитывать, что для передачи охлаждаемой воде всего количества саккумулированного холода необходимо определенное минимальное время. Для льдоаккумуляторов ОАЛ время полного таяния льда составляет около 2,5 часов.

Льдоаккумулятор ОАЛ состоит из двух основных частей:

• емкости с хладоносителем (водой), внутрь которой встроена трубная теплообменная решетка;
• холодильного агрегата.

Хладагенты и хладоносители.
В стандартном исполнении установки поставляются для эксплуатации на хладагенте R-22, но могут работать также на следующих хладагентах:

• со спиральными герметичными компрессорами: на R-22, R-407C, R-134a;
• с поршневыми полугерметичными компрессорами: на R-22, R-404А, R-507, R407C, R-134a.

При использовании иных, чем R-22, хладагентов необходимо указать это на стадии заказа с целью проведения уточняющего расчета площади поверхности трубной решетки испарителя.

Холодопроизводительность: от 11 до 100 кВт.
Аккумулирующая способность: от 1 до 8 т. льда.
Температура воды на выходе из установки: от + 0,5 до + 1 °С.
Расчетное время намораживания льда (при использовании стандартно подобранных холодильных агрегатов): от 8 до 12 часов.
Расчетное время полного таяния льда: ориентировочно 2,5 часа.
Диапазон температуры окружающей среды: от - 20 до + 45 ºС (запуск и устойчивая работа при температуре ниже 0 ºС возможна только с использованием систем зимнего пуска и управления вентиляторами конденсатора).

Стандартная комплектация льдоаккумулятора ОАЛ:

• аккумулирующая емкость со встроенной теплообменной решеткой и системой барботирования;
• холодильный агрегат со щитом управления и конденсатором воздушного охлаждения.

Опции:

• система зимнего пуска (З).
